Uppdatera EvoControl

INFO – Omfattning och målgrupp
Instruktionerna gäller samtliga aggregat med EvoControl. Programuppdateringen ska utföras av kvalificerad installatör eller servicepersonal med tillräcklig kompetens för arbetet.

VARNING – Elektrisk spänning och automatisk start
Kontakt med spänningsförande eller roterande delar kan orsaka elektrisk stöt och allvarlig personskada. Aggregatet kan starta automatiskt när matningsspänningen återansluts.
Bryt matningsspänningen och förhindra oavsiktlig återinkoppling innan aggregatet öppnas eller USB-minnet ansluts eller tas bort. Kontrollera att fläktar och andra rörliga delar har stannat helt. Vidrör inte kretskortet eller andra interna komponenter när aggregatet är spänningssatt.

Steg 1 – Förbered USB-minnet

1. Ladda ner uppdateringsfilen för ditt aggregat. Inget lösenord krävs.
2. Formatera USB-minnet med filsystemet FAT32.
3. Lägg uppdateringsfilen direkt på USB-minnet, inte i en mapp.
4. Ändra inte uppdateringsfilens namn.
5. Kontrollera att inga andra filer på USB-minnet har namn som börjar med ”firmware” eller ”evo”.

Steg 2 – Gör aggregatet strömlöst

Bryt matningsspänningen till aggregatet. Förhindra oavsiktlig återinkoppling och kontrollera att aggregatet är spänningslöst innan arbetet fortsätter.

Steg 3 – Öppna aggregatet

Kontrollera att fläktar och andra rörliga delar har stannat helt. Öppna därefter aggregatet och lokalisera kretskortet.

Steg 4 – Anslut USB-minnet

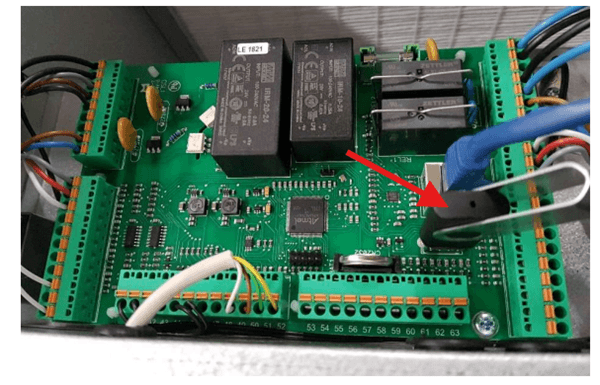

Anslut USB-minnet till kretskortets USB-kontakt medan aggregatet är strömlöst.

Steg 5 – Stäng aggregatet och återanslut matningsspänningen

Kontrollera att USB-minnet sitter korrekt och att det inte hindrar stängningen. Skruva tillbaka luckorna och säkerställ att aggregatet är korrekt stängt.

Återanslut därefter matningsspänningen till aggregatet för att starta programuppdateringen.

Steg 6 – Vänta medan huvudkortet uppdateras

Vänta cirka 1 minut medan huvudkortets programvara uppdateras. Bryt inte matningsspänningen under pågående uppdatering.

Steg 7 – Vänta på eventuell displayuppdatering

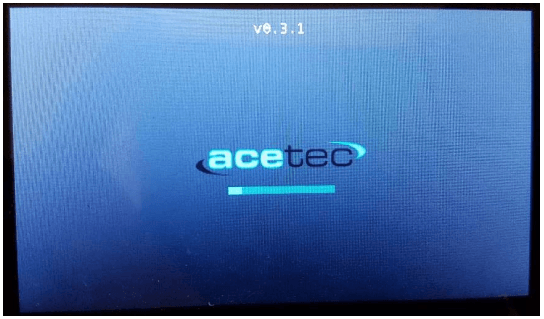

Om displayen också behöver uppdateras sker detta automatiskt från huvudkortet. En förloppsindikator visas under uppdateringen, som tar cirka 4 minuter.

Vänta tills hela uppdateringen har slutförts innan arbetet fortsätter.

Steg 8 – Bryt matningsspänningen och ta bort USB-minnet

När huvudkortets och eventuell displays programuppdatering är helt slutförd, bryt matningsspänningen till aggregatet.

Förhindra oavsiktlig återinkoppling och kontrollera att aggregatet är spänningslöst. Öppna därefter aggregatet och ta bort USB-minnet från kretskortets USB-kontakt.

Steg 9 – Stäng aggregatet

Skruva tillbaka luckorna och kontrollera att aggregatet är korrekt stängt.

Steg 10 – Återstart och funktionskontroll

Återanslut matningsspänningen när aggregatet är stängt. Kontrollera att styrsystemet och displayen startar normalt och att inga fel- eller larmmeddelanden visas.
