EvoControl Ventilation – Light – MPO

Ledningerne mellem enheden og displayet er færdigmonterede.

Kablaget kan förlängas med egen 4-ledare, maks. 25 meter, min. lederareal 0,25 mm2 (det anbefales at vinde i par).

Du kan Se elskemaet her.

Installation af skærmen:

• Kontrolpanelet monteres direkte på en flad overflade.
• Kablet kan trækkes opad, nedad eller lige bagud.
• Ved nedadgående installation skal bagdækslet skrues af og vendes om.
• Ved montering opad eller nedad kan det være nødvendigt at fjerne den tynde plastvæg i bunden for at få plads til kablet.

Tilslut det medfølgende ledningsnet til stikket i bunden af kontrolpanelet.

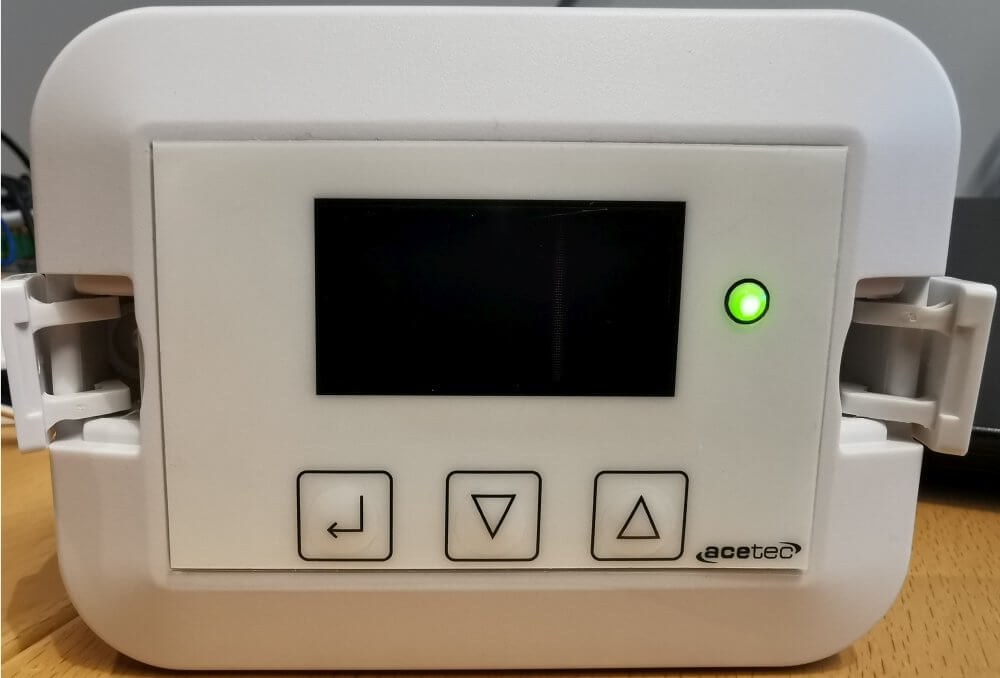

Åbn flapperne på forsiden af kontrolpanelet, og skru det fast på basen.

Luk klapperne igen.
