Denna artikel visar hur man byter processorkort och panel på Acetec avfuktare med MPO-panel.
Gäller avfuktare:
- EvoDry PD
- EvoDry PD+
- EvoDry 6P
- EvoDry 12P
- EvoDry 18P
- EvoDry 24P
Byte av processorkort och panel vid kom.larm.

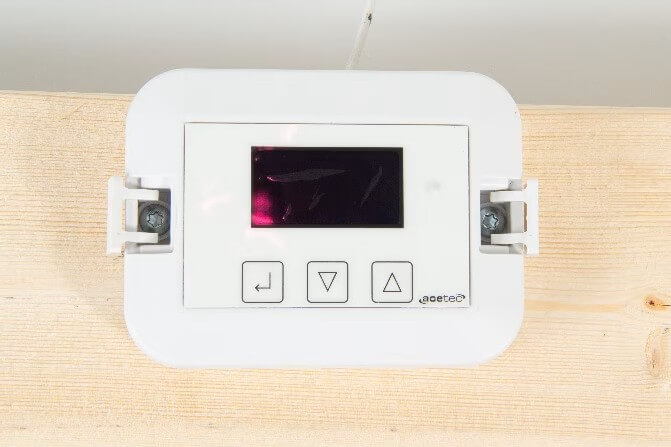

Bryt strömmen till avfuktaren. Öppna luckorna på framsidan av panelen.

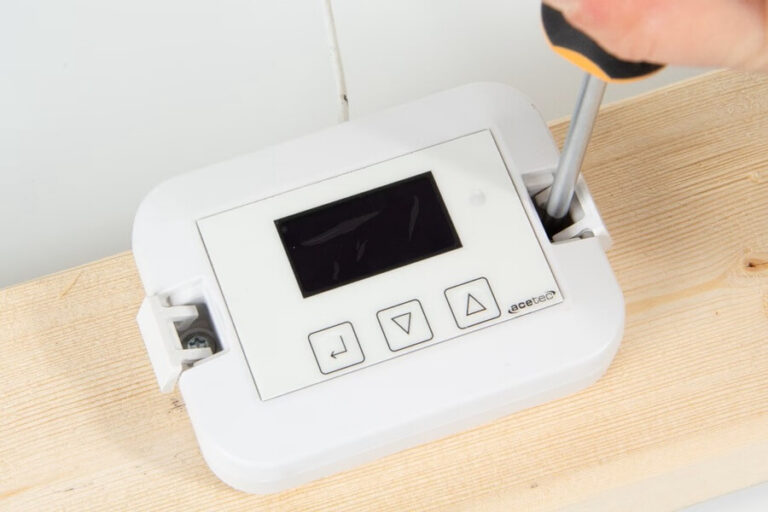

Använd en passande skruvmejsel för att skruva ut skruvarna och lossa panelen från väggen.

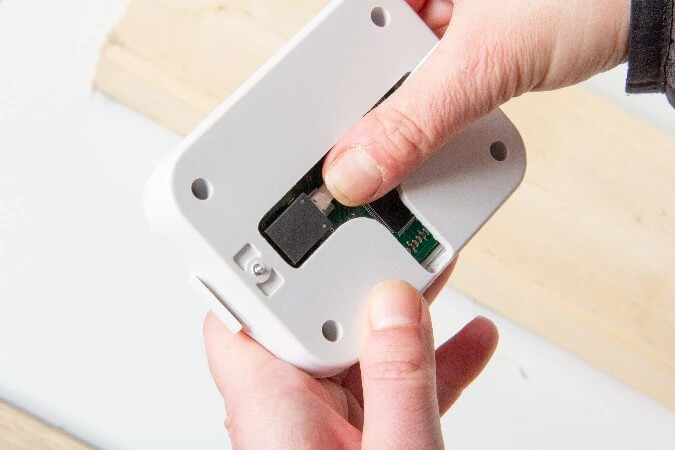

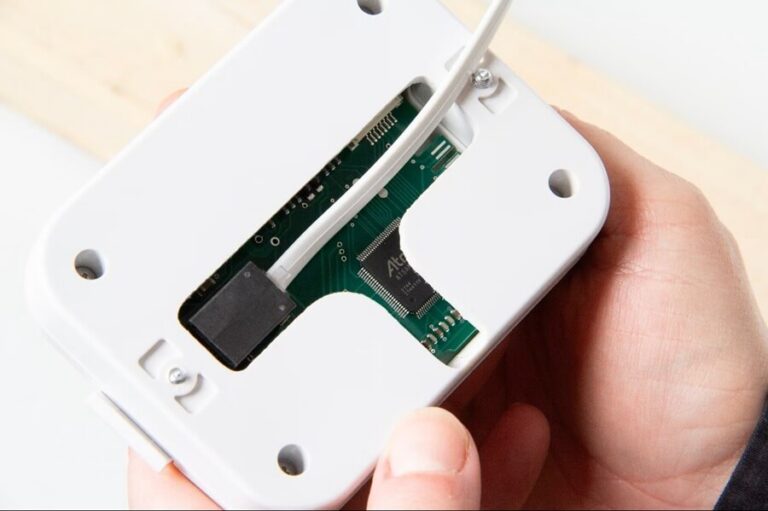

Tryck in den lilla plastflärpen och lossa kabeln.
Klicka dit den nya panelen.

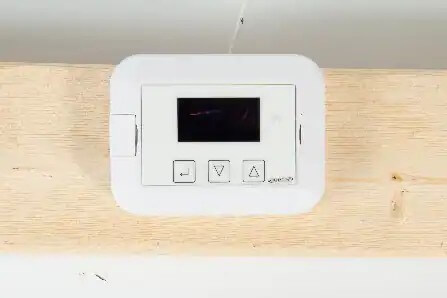

Fäst panelen på väggen igen. Stäng luckorna.

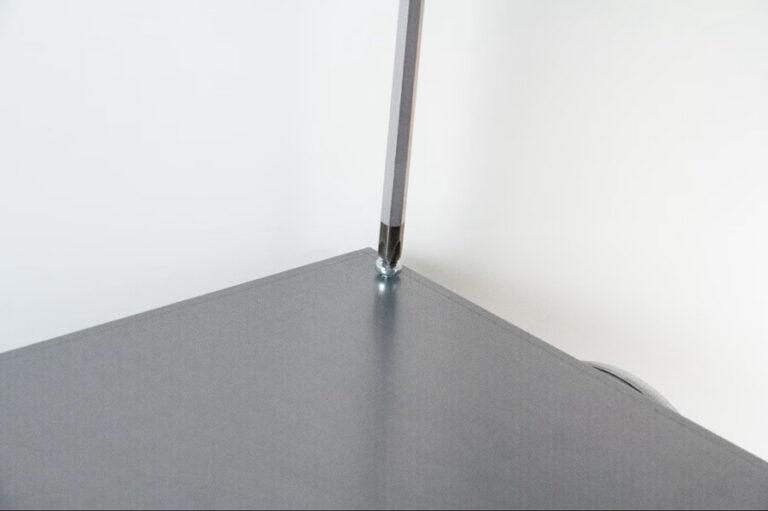

Lossa två skruvar på avfuktarens lock med en passande mejsel.

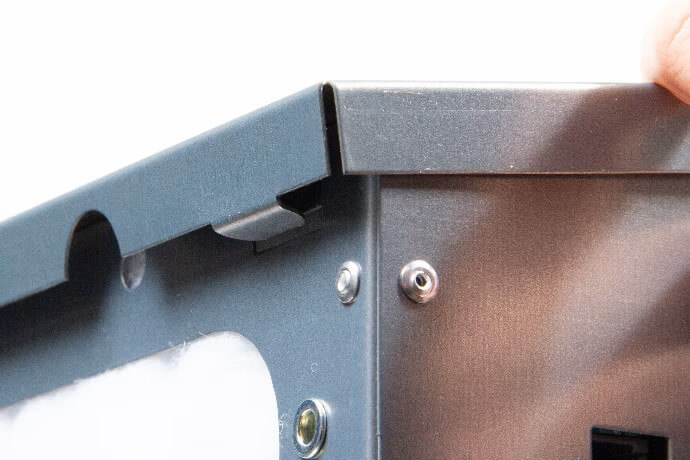

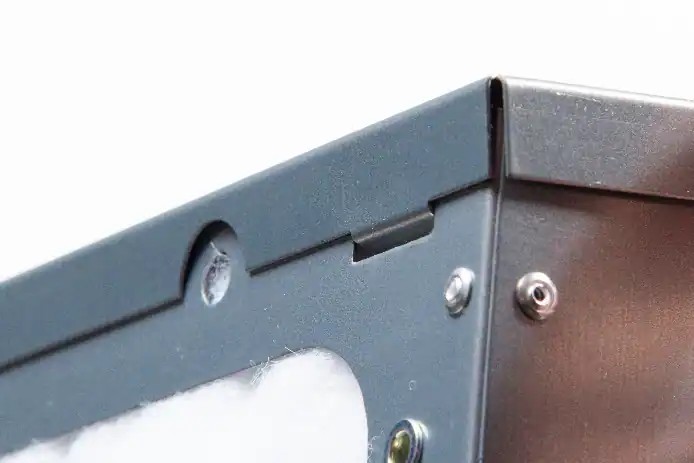

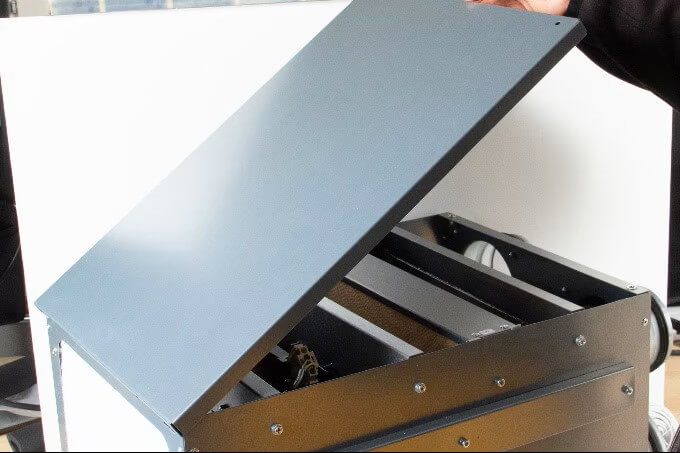

Ta bort locket. Lyft först i den sida där skruvarna satt. Haka sen lös den andra kortsidan av locket.

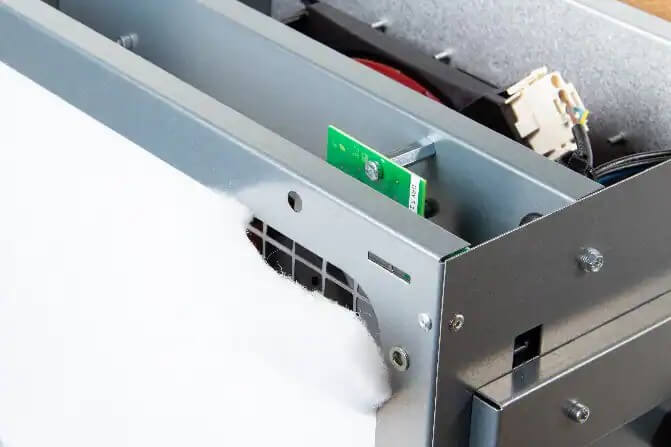

Lossa hörnet av filtret så hålet för skruvmejseln blir fritt.

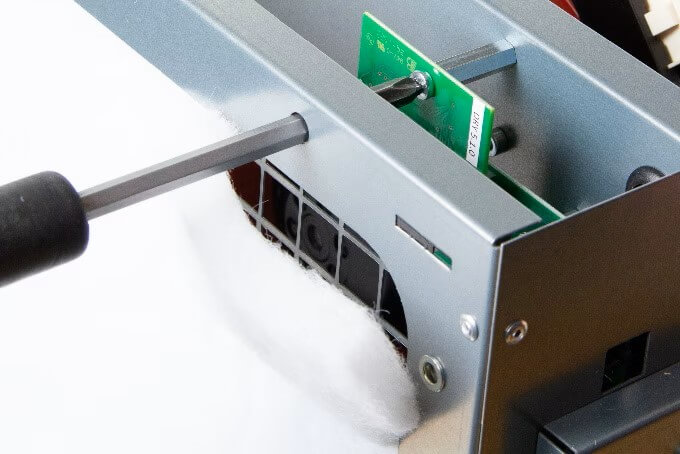

Skruva lös skruven som håller fast kortet.

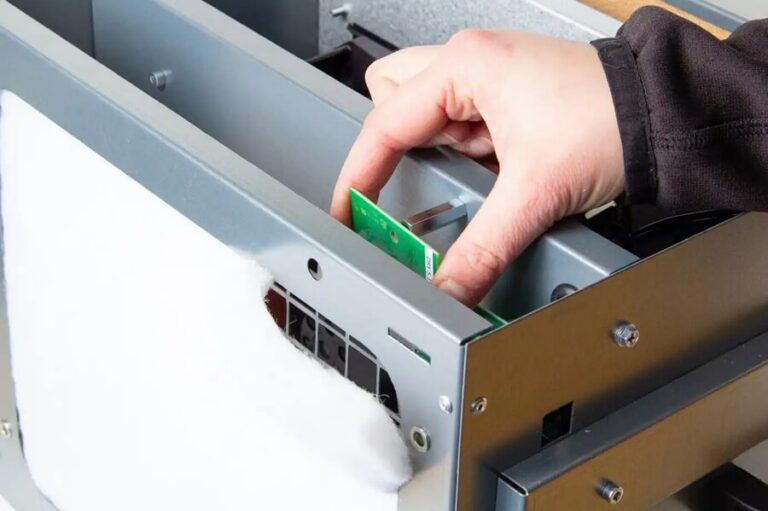

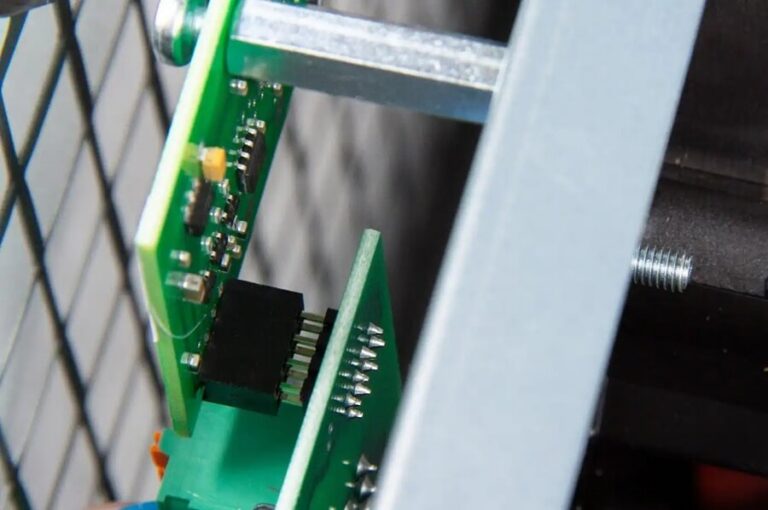

Lossa försiktigt på kortet.

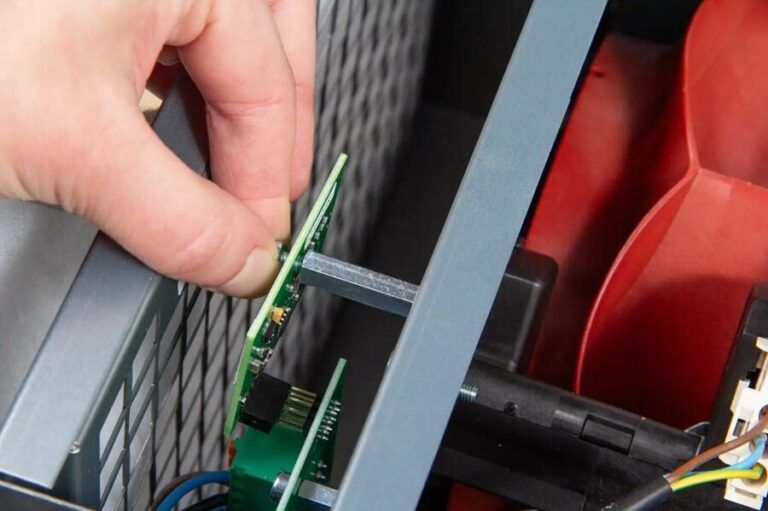

Montera det nya kortet. Fäst först skruven lite löst. Passa sen in.

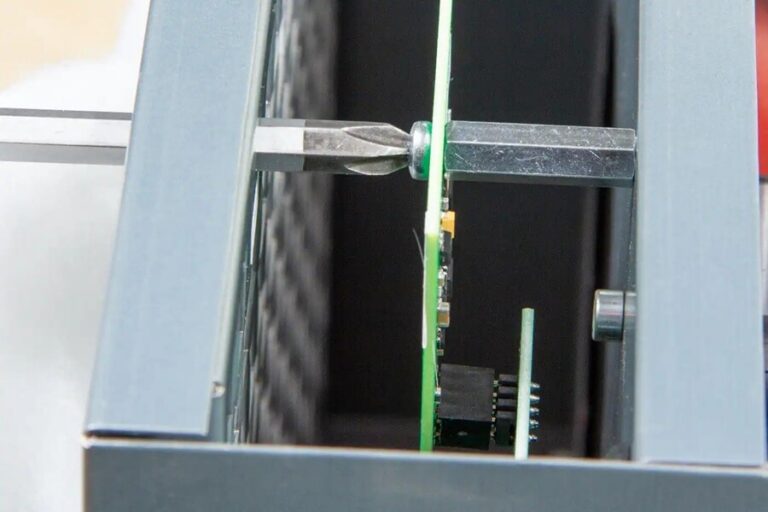

Skruva fast kortet.
Montera tillbaka filter.
Montera på locket.
Skruva fast locket.
Koppla i strömmen och kontrollera att avfuktaren fungerar som den ska.
Film på hur man byter processorkort och panel:
